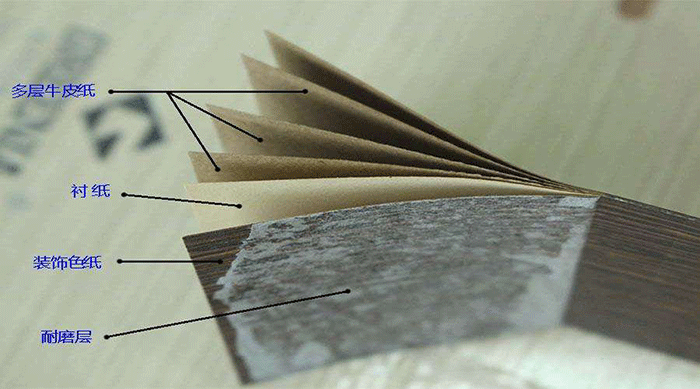

防火板(ban)又名耐(nai)火板(ban)，學名為熱(re)固性樹脂浸(jin)漬(zi)紙高壓層積(ji)板(ban)，英文(wen)縮寫為HPL{Pecorative high-Pressure Lcminate}是表面裝飾用耐(nai)火建材，有(you)豐(feng)富的表面色彩，紋路以及特殊的物流性能(neng)，廣泛(fan)用于室內裝飾、家(jia)具、廚(chu)柜、實驗室枱面、外墻(qiang)等領域。防火板(ban)是原紙（鈦粉紙、牛皮紙）經過三聚氰胺與(yu)酚醛樹脂的浸(jin)漬(zi)工(gong)藝，高溫(wen)高壓成。

    防火板生產中易出現的缺陷(xian)及解決(jue)方法(fa)

一、板面局部有白花

產生的原因：

1、表層紙含膠量(liang)不足或干燥(zao)中局部(bu)樹脂固(gu)化

2、表層紙揮發物含量過低(di)

3、熱壓(ya)式壓(ya)力不均勻

4、忖墊材料無彈性

5、不銹鋼板表明(ming)不平

6、樹脂反(fan)應(ying)過老(lao)，分子太大(da)，樹脂流動性大(da)

解決的方法：

1、提高表層紙樹脂含量或控制干燥(zao)溫度，防止局部樹脂固化

2、提(ti)高表(biao)層(ceng)紙(zhi)的(de)揮發物含量

3、檢修(xiu)熱壓機，改(gai)進加壓面的均勻性

4、定期更(geng)換忖墊材料

5、不銹鋼(gang)板定期拋光

6、樹脂應(ying)分(fen)析檢驗，不合格指標要求時停止使用

二、板面有濕花（水汽），邊緣較為嚴重

產生的原因：

1、浸(jin)膠紙干燥后揮發(fa)物含(han)量太高

2、印(yin)刷木(mu)紋的油墨(mo)或染料所用的溶劑不合適

3、浸膠干燥后的膠膜紙吸濕（回潮(chao)）

解決的方法：

1、降低浸膠紙干(gan)燥后的揮發物含量

2、調(diao)換油墨（染料）用(yong)的溶劑(ji)

3、注意(yi)膠膜紙的(de)存放，一般(ban)可用塑料布遮蓋

三、裝飾板表面開裂

產生的原因：

1、樹(shu)脂反應過嫩，分子太(tai)小

2、樹脂固化不完全

3、表層(ceng)膠膜紙含膠量太(tai)高

解決的方法：

1、不合格的(de)樹脂(zhi)停止使用(yong)

2、適當提高熱(re)壓溫度(du)或延長(chang)熱(re)壓時間(jian)

3、控制(zhi)表層膠(jiao)膜紙的(de)含(han)膠(jiao)量

四、裝飾板分層

產生的原因：

1、膠膜紙(zhi)揮(hui)發物含量(liang)太低，膠膜紙(zhi)在(zai)干燥時局部樹脂固化

2、膠膜紙樹脂含量不夠

3、壓力過(guo)低或熱壓時間不夠

4、膠膜(mo)紙之間有雜物

解決的方法：

1、控制(zhi)揮發物含量不要過(guo)低，干燥溫度不要過(guo)高，時間(jian)不要過(guo)長、防止樹脂(zhi)局部固化(hua)

2、提(ti)高膠(jiao)膜紙含膠(jiao)量

3、適當提(ti)高(gao)壓力含延長加熱時間

4、鋪模時(shi)注意清楚(chu)雜物(wu)

五、裝飾板翹曲

產生的原因：

1、各種原紙組織成分厚(hou)薄不(bu)均勻

2、膠(jiao)膜紙含膠(jiao)量不(bu)均勻，各(ge)處壓(ya)力不(bu)一致

3、壓制過程(cheng)中保(bao)溫后未能進行充分冷(leng)卻(que)

解決的方法：

1、各種原紙應符合工藝(yi)要求

2、保持(chi)樹脂濃度均勻(yun)，調(diao)整擠壓輥軸的間隙

3、冷卻(que)到50度以下在進行卸壓(ya)
